可检测卡套管接头和转换接头
Gaugeable Tube Fittings and Adapter Fittings
• 可用于尺寸为 1/16in.到 1 in.和 2mm 到 25mm 的卡套管接头
• 世奥科技 OSK®系列接头易于安装和再次紧固
• 多种材质和定制方案可供选择
• 直角(弯头)转角圆滑过渡,流道光滑
• 每个接头都有材质及尺寸标识
• 首次安装后具有一致的可检测性
世奥科技可检测卡套管接头和转换接头特点: > 双卡套连接技术设计及 活动负载。 > 连接可靠及易于安装。 > 安装时不会把扭矩传输到 Tube 管上。 > 可重复安装。 > 尺寸和机械性能方面具有出色的一致性。 > 极好的抗振动、抗疲劳性能和卡套管支撑。 | |

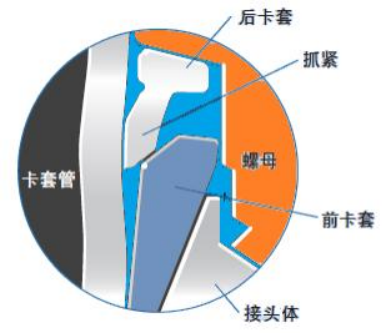

双卡套密封原理 双卡套密封技术是将密封功能及卡套管的抓紧功能分开,前卡套、后卡套均对其相应功能进行了设计优化。 功能: 前卡套主要功能:用于形成密封 > 与接头体(锥面) 之间的密封; > 与卡套管(Tube)之间的密封。 后卡套主要功能: 实现推力及抓紧 > 沿着轴线方向推动前卡套实现密封; > 沿着径向施加有效的卡套管抓紧力。 | |
双卡套密封原理实际是利用一种活动负载的密封特性。 当接头通过将卡套管和接头本体的 表面进行压紧形成密封时,接头安装弹簧给前卡套提供负载。 后卡套的径向夹箍或固定操 作,将管件从卡套前端的固定点向外一段距离处进行抓紧,以增加抗振性。 这种设计的另 外一个好处是: 安装后接头的拆卸和复装可更顺利地进行操作,而不损坏接头部件或管件。
常用技术数据
表 1. | 压力等级依据是根据ASME B31.3 相关规定: 若参考 ASME B31.1,则需乘以以下系数: |
OSK®卡套管接头的末端达到附录 1 中所列出的 OSK®Tube 管数据等级。安全可靠的防漏 系统, 选择高质量的卡套管是至关重要的。详细参考《OSK®卡套管数据》附录 1 表 3。
螺纹端(NPT 和 ISO/BSP)的压力额定值:
Pipe 管螺纹(NPT 和 ISO/BSP)压力额定值基于工艺管道 ASME B31.3 规范计算: 表 2.
NPT/RT (in.) | 316 不锈钢 | 黄铜 |
外螺纹 | 内螺纹 | 外螺纹 | 内螺纹 |
psig | bar | psig | bar | psig | bar | psig | bar |
1/16 | 11 000 | 760 | 6700 | 460 | 5500 | 380 | 3300 | 230 |
1/8 | 10 000 | 690 | 6500 | 440 | 5000 | 340 | 3200 | 220 |
1/4 | 8000 | 550 | 6600 | 450 | 4000 | 270 | 3300 | 220 |
3/8 | 7800 | 540 | 5300 | 360 | 3900 | 270 | 2600 | 180 |
1/2 | 7700 | 530 | 4900 | 330 | 3800 | 260 | 2400 | 160 |
3/4 | 7300 | 500 | 4600 | 320 | 3600 | 250 | 2300 | 160 |
1 | 5300 | 370 | 4400 | 300 | 2600 | 180 | 2200 | 150 |
1 1/4 | 6000 | 410 | 5000 | 350 | 3000 | 200 | 2500 | 170 |
1 1/2 | 5000 | 340 | 4600 | 310 | 2500 | 170 | 2300 | 150 |
2 | 3900 | 270 | 3900 | 270 | 1900 | 130 | 1900 | 130 |
安全的产品选择
选择产品时,必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼 容性、充分的额定值、正确的安装、使用及维护是系统设计师和用户的责任。
