针阀
NI 、NU 、NH 系列 可用于尺寸为 1/16in.至 1/2in.和 2mm 至 14mm 的卡套端接及管螺纹端接 用于截断和开启流路 用于气体和液体 NI 系列针阀最高工作压力 5000Psig(344bar),最高工作温度 593℃(1100℉) NU 系列针阀最高工作压力 10000Psig(690bar),最高工作温度 648℃(1200℉) NH 系列针阀最高工作压力 15000Psig(1035bar),最高工作温度 650℃(1202℉) 可提供多种密封形式选择:调节型/V 型/软座型 截止阀用于截断和开启流路, 适当时可以粗略调节系统流量
| |
设计特点

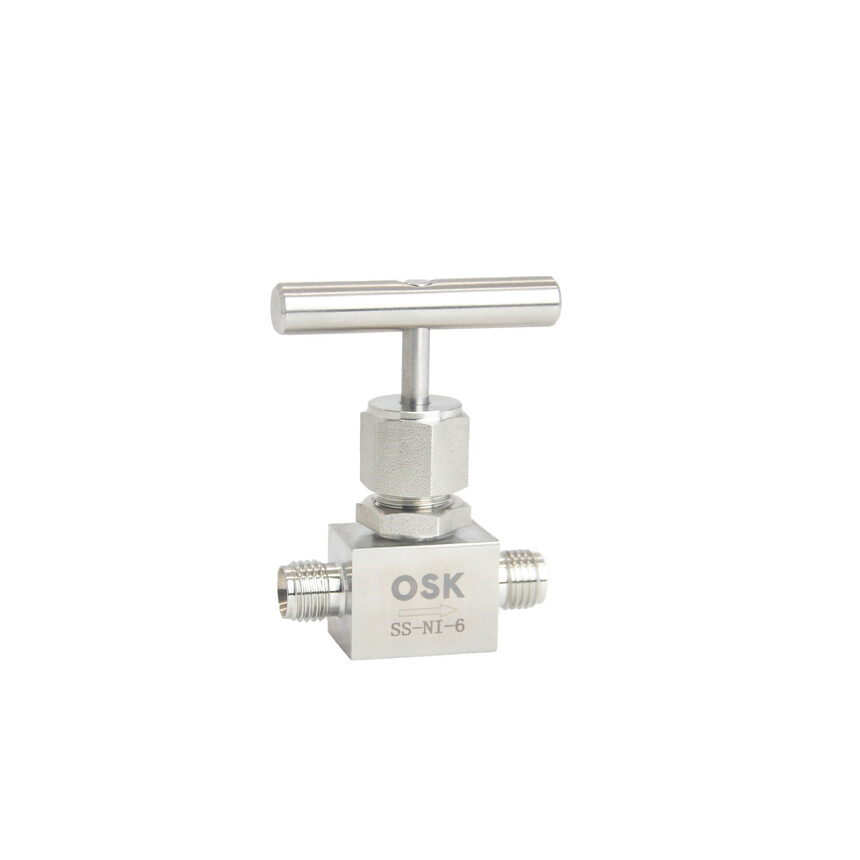

NI 系列
压力温度等级
在 316 不锈钢阀中, 额定值基于 RPTFE(或石墨) 填料。
阀体材料 316 SS | 常规型 | 中温型(M) | 高温型(H) |
温度℃(℉) | 工作压力 psig(bar) |
-28(-20)至 37(100) | 5000(344) | 5000(344) | 5000(344) |
93(200) | 4295(295) | 4295(295) | 4295(295) |
121(250) | 4085(281) | 4085(281) | 4085(281) |
148(300) | 3875(266) | 3875(266) | 3875(266) |
176(350) | 3715(255) | 3715(255) | 3715(255) |
204(400) |
| 3560(245) | 3560(245) |
260(500) | 3310(228) | 3310(228) |
315(600) | 3130(215) | 3130(215) |
343(650) | 2973(205) | 2973(205) |
371(700) | 2843(196) | 2843(196) |
398(750) |
| 2755(190) |
426(800) | 2625(181) |
454(850) | 2523(174) |
482(900) | 2407(166) |
510(950) | 2247(155) |
565(1050) | 2027(140) |
593(1100) | 1715(118) |
37℃(100℉)时流量数据表(仅供参考) | 结构材料 |
| 结构元件 | 元件材料 |
圆形手轮 | 尼龙 |
条形手柄(标配) | 316 SS |
手柄销/顶丝 | SCM 435 |
碟簧 | A693 |
阀体 | 316 SS |
阀杆 | 316 SS/司太立合金(头部) |
填料螺母 | 316 SS |
上部垫圈 |
下部垫圈 |
填料密封圈 | RPTFE/PEEK/膨胀石墨 |
面板螺母 | 316 SS |
前/后卡套、螺帽 |
润滑剂 | 二硫化钼基/PTFE 基 |
测试
所有 NI 系列针阀出厂前 100%通过 1000psi(69bar)氮气压力测试和检验。阀座的最大可允许泄 漏率为 0.1std cm3/min(标准立方厘米/分钟)。阀门壳体测试是根据使用检漏液时无可探测出的 泄露要求进行。 依据 OSK™标准规范 Q/CYSAF006-2016。
清洁和包装
所有 NI 系列针阀出厂前 100%经过清洗和包装, 依据 OSK™标准规范 Q/CYSAF006-2016。
NI 系列订购信息和尺寸数据
此数据表显示为 OSK™™卡套管接头螺母用手拧紧时的尺寸,仅供参考。
基本订购号指定材质为 316 不锈钢。选择特殊材质时,
端接 | 基本 订购号 | 尺寸(mm) | 流量 |
入口/出口 | 尺寸 | A | B1 | B2 | C | D | E | F(可选) | H | Cv |
公制 OSK™卡套 管接头 | 2 mm | SS-NI-2- | 49.5 | 24.9 | 11.2 | 14.5 | 9.5 | 40 | 67 | 0.09 |
3 mm | SS-NI-3- |
6 mm | SS-NI-6- | 57.5 | 28.7 | 14.5 | 11 | 0.37 |
8 mm | SS-NI-8- | 59.5 | 29.7 |
10 mm | SS-NI-10- | 66.1 | 33.1 | 14.0 | 20.5 | 14.5 | 50 | 69.5 | 0.73 |
12 mm | SS-NI-12- | 71.0 | 35.5 | 70.5 |
14 mm | SS-NI-14- | 96.5 | 48.4 | 19.0 | 22.5 | 19.0 | 70 | 82.5 | 1.8 |
英制 OSK™卡套 管接头 | 1/8 in. | SS-NI-F2- | 49.5 | 24.9 | 11.2 | 14.5 | 9.5 | 40 | 67 | 0.09 |
1/4 in. | SS-NI-F4- | 57.5 | 28.7 | 11 | 0.37 |
3/8 in. | SS-NI-F6- | 65.5 | 32.8 | 14.0 | 20.5 | 14.5 | 50 | 70.5 | 0.73 |
1/2 in. | SS-NI-F8- | 71.0 | 35.5 |
3/4 in. | SS-NI-F12- | 96.5 | 48.4 | 19.0 | 26.5 | 19.0 | 70 | 85 | 1.8 |
内螺纹 NPT | 1/8 in. | SS-NI-FNT2- | 47.8 | 24.0 | 11.2 | 14.5 | 9.5 | 40 | 67 | 0.37 |
外螺纹 NPT | 1/4 in. | SS-NI-NT4- | 50.0 | 25.0 |
最高工作温度℃(℉) | 温度代码 |
150(302) | 无 |
350(662) | -M |
600(1112) | -H |
氧气服务危险性
如要获得更多有关富氧系统危险性的信息,请参阅北京世 奥科技 OSK™氧气系统安全技术报告: Q-SA-J-215-2014。
设计特点

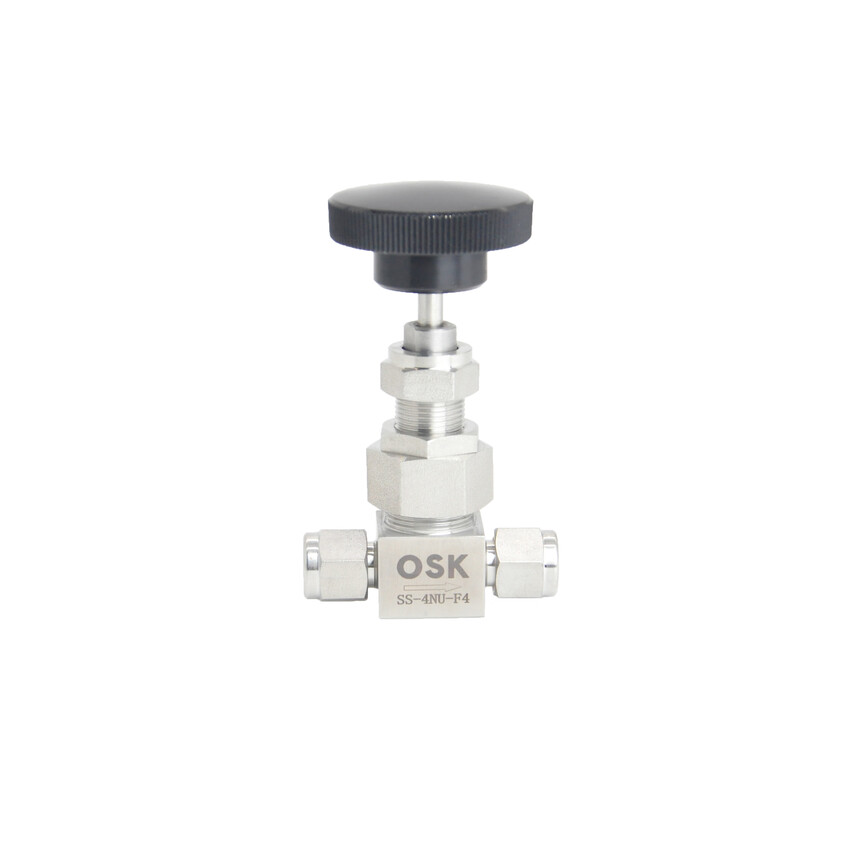

NU 系列
压力温度等级
在 316 不锈钢阀中, 额定值基于阀门密封填料材质 RPTFE(或 PTFE)。
阀体材料 316 SS | 常规型 | 高压型(H) | |
温度℃(℉) | 工作压力 psig(bar) |
-28(-20)至 37(100) | 6000(413) | 10 000(689) |
93(200) | 5160(355) | 9 290(640) |
121(250) | 4910(338) | 8 840(609) |
148(300) | 4660(321) | 8 390(578) |
176(350) | 4470(307) | 8 045(554) |
204(400) | 4280(294) | 7 705(530) |
260(500) | 3980(274) | 7 165(493) |
315(600) | 3760(259) | 6 770(466) |
343(650) | 3700(254) | 6 660(458) |
371(700) | 3600(248) | 6 480(446) |
398(750) | 3520(242) | 6 635(436) |
426(800) | 3460(238) | 6 230(429) |
454(850) | 3380(232) | 6 085(419) |
482(900) | 3280(225) | 5 905(406) |
510(950) | 3220(221) | 5 795(399) |
565(1050) | 3000(206) | 5 400(372) |
593(1100) | 2685(184) | 4 835(333) |
结构材料
结构元件 | 元件材料 | 37℃(100℉) 时流量数据表(仅供 参考)
|
圆形手轮 | 尼龙 |
条形手柄(标配) | 316 SS |
手柄销/顶丝 | SCM 435 |
锁紧螺母 | 316 SS |
面板螺母 |
联合螺母 |
填料螺栓 |
压盖 |
填料支撑圈 | RPTFE(玻璃填充) |
填料密封圈 | RPTFE/PEEK |
阀帽 | 316 SS |
阀体 |
阀杆/密封座 | 316 SS/PEEK(RPTFE) |
前/后卡套、螺帽 | 316 SS |
润滑剂 | 二硫化钼基/PTFE 基 |
测试
所有 NU 系列针阀出厂前 100%通过 1000psi(69bar)氮气压力测试和检 验 。 阀座的最大可允许泄漏率为0.1std cm3/min(标准立方厘米/分钟)。阀门壳体测试是根据使用检漏液时无可探测出的泄露要求 进行。依据 OSK™标准规范 Q-SA-J-209-2014。
清洁和包装
所有 NU 系列针阀出厂前 100%经过清洗和包装,依据 OSK™标准规范 Q-SA-J-211-2014。
NU 系列订购信息和尺寸数据
此数据表显示为 OSK™™卡套管接头螺母用手拧紧时的尺寸,仅供参考。
端接 | 基本 订购号 | 尺寸(mm) | 流量 |
入口/出口 | 尺寸 | A | B | B1 | B2 | C1 | C2 | D | E1 | F | G | Cv |
4NU系列:通径4mm |
OSK™卡套 管接头 | 6 mm | SS-4NU-6- | 61.0 | 30.5 | 29.5 | 37.6 | 27.8 | 27.8 | 15 | 8.5 | 40 | 39.1 | 0.35 |
8 mm | SS-4NU-8- | —— | —— | —— | —— |
1/4 in. | SS-4NU-F4- | 29.5 | 37.6 | 27.8 | 39.1 |
内螺纹 NPT | 1/8 in. | SS-4NU-FNT2- | 50.8 | 25.4 | 22.6 | 25.4 | 32.5 | 32.3 |
1/4 in. | SS-4NU-FNT4- | 52.5 | 26.2 |
外螺纹NPT | 1/4 in. | SS-4NU-NT4- | 50.8 | 25.4 | 27.8 | 35.2 |
6NU系列:通径6mm |
OSK™卡套 管接头 | 10 mm | SS-6NU-10- | 72.5 | 36.1 | 33.0 | 39.4 | 34.0 | 34.3 | 20 | 12.5 | 50 | 45.7 | 0.86 |
12 mm | SS-6NU-12- | 77.2 | 38.6 | 35.5 | 42.0 | 34.0 | 48.4 |
3/8 in. | SS-6NU-F6- | 72.0 | 35.8 | 32.8 | 42.2 | 31.0 | 45.6 |
1/2 in. | SS-6NU-F8- | 77.2 | 38.6 | 35.5 | 42.0 | 34.0 | 48.4 |
内螺纹 NPT | 1/4 in. | SS-6NU-FNT4- | 57.2 | 28.4 | 25.4 | 28.4 | 37.3 | 38.1 |
3/8 in. | SS-6NU-FNT6- |
12NU系列:通径9.5mm |
OSK™卡套 管接头 | 12 mm | SS-12NU-12- | 99.6 | 49.8 | 42.7 | 52.8 | 46.2 | 47.8 | 22.5 | 17.5 | 70 | 60.2 | 1.9 |
1/2 in. | SS-12NU-F8- | 2.1 |
3/4 in. | SS-12NU-F12- | 2.4 |
内螺纹NPT | 1/2 in. | SS-12NU-FNT8- | 79.2 | 39.6 | 33.3 | 39.7 | 50.8 | 50.8 |
外螺纹NPT | 1/2 in. | SS-12NU-NT8- |
|
|
|
|
|
| 1.9 |
3/4 in. | SS-12NU-NT12- |
|
|
|
|
|
| 19.8 | —— |
设计特点
NH系列 压力温度等级 | |
在316不锈钢阀中,额定值基于阀门密封填料材质RPTFE(或膨胀石墨)。
阀体材料316 SS | 常规型 | 高压型(H) |
温度℃(℉) | 工作压力psig(bar) |
-53(-65)至37(100) | 10 000(689) | 45 000(3102) |
93(200) | 9 290(640) | 41 800(2882) |
148(300) | 8 390(578) | 37 700(2599) |
176(350) | 8 045(554) | 34 600(2385) |
204(400) | 7 705(530) | 33 400(2302) |
260(500) | 7 165(493) |
|
287(550) | 6 970(480) |
315(600) | 6 770(466) |
343(650) | 6 660(458) |
371(700) | 6 480(446) |
|
398(750) | 6 335(436) |
426(800) | 6 230(429) |
454(850) | 6 085(419) |
37℃(100℉)时流量数据表(仅供参考) | 结构材料 |
| 结构元件 | 元件材料 |
条形手柄 | 316 SS |
手柄销/顶丝 | SCM 435 |
锁紧螺母 | 316 SS |
上阀杆 |
下阀杆 |
填料压盖 |
填料支撑圈 |
填料密封圈 | RPTFE/膨胀石墨 |
阀体 | 316 SS |
前/后卡套、螺帽 |
润滑剂 | 二硫化钼基 |
警告:切勿将零件与其它制造厂生产的产品相混用或互换。
测试
所有NH系列针阀出厂前100%通过加水至其最大额定压力进行的。阀座的最大可允许泄漏率为0.5std cm3/min(标准立方厘米/分钟)。阀门壳体测试是根据使用检漏液时无可探测出的泄露要求进行。依据OSK™标准规范Q-SA-J-209-2014。
清洁和包装
所有NH系列针阀出厂前100%经过清洗和包装,依据OSK™标准规范Q-SA-J-211-2014。
氧气服务危险性
如要获得更多有关富氧系统危险性的信息,请参阅北京世奥科技OSK™氧气系统安全技术报告:Q-SA-J-215-2014。
NH系列订购信息和尺寸数据
此数据表显示为OSK™™卡套管接头螺母用手拧紧时的尺寸,仅供参考。
手柄选购指南
北京世奥科技OSK™系列针阀所提供的手柄标配均为条形316SS不锈钢手柄。若需其他类型手柄,需要在产品订购号后加手柄代码。
手柄类型 | 手柄代码 |
316 SS条形手柄 | 无 |
黑色尼龙手轮 | -P |
蓝色尼龙手轮 | -BP |
绿色尼龙手轮 | -GP |
黄色尼龙手轮 | -YP |
红色尼龙手轮 | -RP |
橙色尼龙手轮 | -OP |
特殊订购产品和更多信息,请与您当地北京世奥科技技术服务中心或北京世奥科技技术部联系。
安全的产品选择
选择产品时,必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用和维护是系统设计师和用户的责任。
